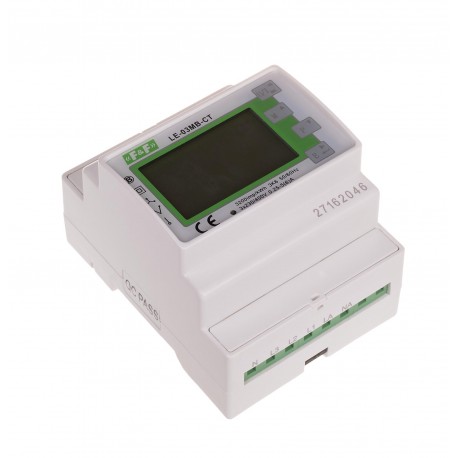

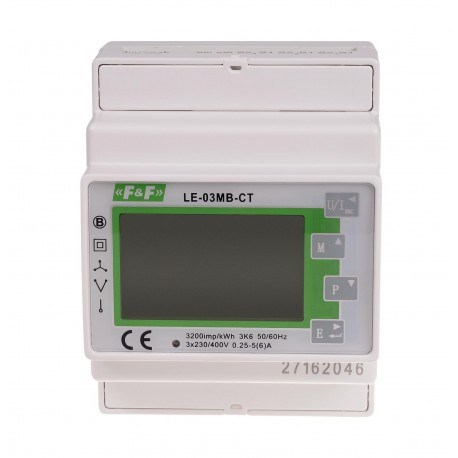

LE-03MB CT

Licznik zużycia energii elektrycznej
Indeks: LE-03MB-CT

Charakterystyka

  • 3-fazowy
  • pomiar półpośredni 5A
  • pomiar pośredni 100V / 5A
  • programowalna przekładnia (ratio) prądowa i napięciowa
  • pomiar 2-kierunkowy 4-kwadrantowy (impor/eksport)
  • wskazanie kWh±/kvar± + parametry sieci
  • wskazanie mocy chwilowych P, Q, S ze znakiem +/- (charakter poboru mocy)
  • zgodność z LVD
  • port MBUS
  • protokół MBUS
  • menu konfiguracyjne
  • zabezpieczenie menu hasłem
  • wielopozycyjny wyświetlacz lcd

Parametry systemu

  • Energia czynna całkowita AE total [kWh]
  • Energia czynna – import AE+ [kWh]
  • Energia czynna – eksport AE- [kWh]
  • Energia bierna całkowita RE total [kvarh]
  • Energia bierna – import RE+ [kvarh]
  • Energia bierna – eksport RE- [kvarh]



Przekładniki prądowe

W liczniku ustawia się przekładnię CT (ratio I). Aby otrzymać przekładnię CT, należy podzielić wartość prądu pierwotnego przekładnika przez wartość prądu wtórnego (np. 100/5=20).
Zakres nastawy: 1÷9999.



Dane techniczne

Porty M-Bus
Protokół komunikacyjny M-Bus
Zgodność IEC61036
Napięcie odniesienia 3×400 V+N
Prąd bazowy 0,25÷5 A
Prąd maksymalny 6 A
Minimalny prąd mierzony 0,02 A
Dokładność pomiaru zgodnie z IEC61036 klasa 1
Pobór własny licznika 10 VA; 2 W
Zakres wskazań liczydła 0÷99999,9 kWh
Sygnalizacja sczytywania 2 x LED
Klasa dokładności 1
Stała licznika kWh/kvarh 0,01; 0,1; 1; 10; 100; 1000 imp.
Wyjście impulsowe kWh/kvarh otwarty kolektor
Napięcie podłączenia kWh/kvarh maks. 30 V DC
Prąd podłączenia kWh/kvarh maks. 27 mA
Czas impulsu kWh/kvarh 60, 100, 200 ms
Przeciążalność 30×lmax/10 ms
Izolacja 4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N 100÷289 V AC
Napięcie mierzone L-L 173÷500 V AC
Przyłącze zaciski śrubowe 4,0 mm²
Temperatura pracy -20÷55°C
Wymiary 4 moduły (70 mm)
Montaż na szynie 35 mm
Stopień ochrony IP51











Instrukcja
Deklaracja CE
CAD
