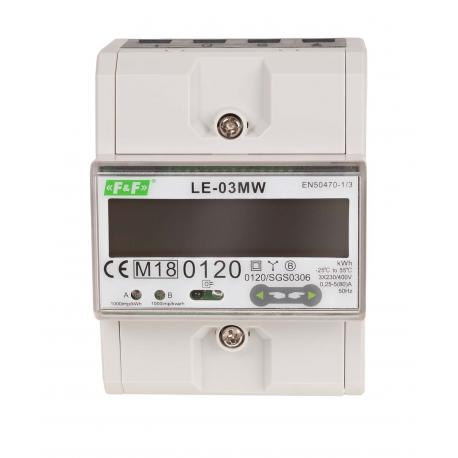

LE-03MW
Charakterystyka
- 3-fazowy
- pomiar bezpośredni 80 A
- 2-kierunkowy (impor/eksport)
- wskazanie kWh±/kvar± + parametry sieci
- podział na energię bierną indukcyjną i pojemnościowa
- 4 taryfy
- rejestracja sumarycznego i podzielonego na taryfy poboru:
- całkowitej energii czynnej i biernej;
- energii czynnej i biernej rozdzielonej na poszczególne kwadranty;
- zegar RTC do przełączania stref taryfowych
- 8 harmonogramów czasowych dzielących dobę na strefy taryfowe
- harmonogramy dla dni roboczych oraz weekendu
- podziału roku na 8 przedziałów czasowych, w każdym przedziale energia (dla dni powszednich) może być rozliczana według innego harmonogramu;
- Obliczanie zapotrzebowania na moc dla poszczególnych taryf
- kasowalny licznik zużycia energii
- 2 wyjścia impulsowe SO z programowaną liczbą impulsów na kWh/kvarh;
- zgodność z MID
- port RS-485
- protokół Modbus RTU
Parametry systemu
- energia czynna pobrana AE+ [kWh]
- energia czynna oddana AE- [kWh] OPCJA!
- energia bierna pobrana RE+ [kvar] OPCJA!
- energia pobrana/oddana w 4 taryfach
- napięcie U [V] dla L1, L2, L3
- prąd I [A] dla L1, L2, L3
- częstotliwość F [Hz]
- moc czynna P [W] całkowita i dla L1, L2, L3
- moc bierna Q [var] całkowita i dla L1, L2, L3
- współczynnik mocy PF [cosϕ] dla L1, L2, L3
Dane techniczne
| Typ | trójfazowy |
| Porty | RS-485 |
| Protokół komunikacyjny | MODBUS RTU |
| Zgodność | Dyrektywa MID 2014/32/EC, 0120/SGS0306, Norma EN50470-1/3 |
| Napięcie odniesienia | 3×230/400 V |
| Prąd bazowy | 5 A |
| Prąd maksymalny | 80 A |
| Minimalny prąd mierzony | 0,04 A |
| Pobór własny licznika | 10 VA; 2 W |
| Zakres wskazań liczydła | 8 cyfr |
| Sygnalizacja sczytywania | 2 x LED |
| Wyjście impulsowe SO+ SO- | otwarty kolektor |
| Napięcie podłączenia SO+ SO- | maks. 30 V DC |
| Prąd podłączenia SO+ SO- | maks. 27 mA |
| Klasa dokładności | B |
| Instalacja | 3-fazowa, 4-przewodowa |
| Częstotliwość znamionowa | 50 Hz |
| Klasa ochronności izolacji | II klasa |
| Liczba znaków LCD | 8 |
| Przeciążalność | 30×lmax/10 ms |
| Izolacja | 4 kV/1 min.; 6 kV/1 μs |
| Napięcie mierzone L-N | 100÷289 V AC |
| Napięcie mierzone L-L | 173÷500 V AC |
| Bity stopu | 1 |
| Przyłącze | zaciski śrubowe 25 mm² |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 76×100×65 mm (4,5 modułu DIN) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP51 |
| Prędkość transmisji | 1200, 2400, 4800, 9600 bps |
| Parzystość | EVEN |
Program serwisowy LE Config
Program służy do testowego odczytu wartości zliczonej energii oraz do podstawowych ustawień parametrów licznika.
Do komunikacji licznika z komputerem niezbędny jest konwerter USB CN-USB-485 ► lub dowolny standardu RS-485/USB.
